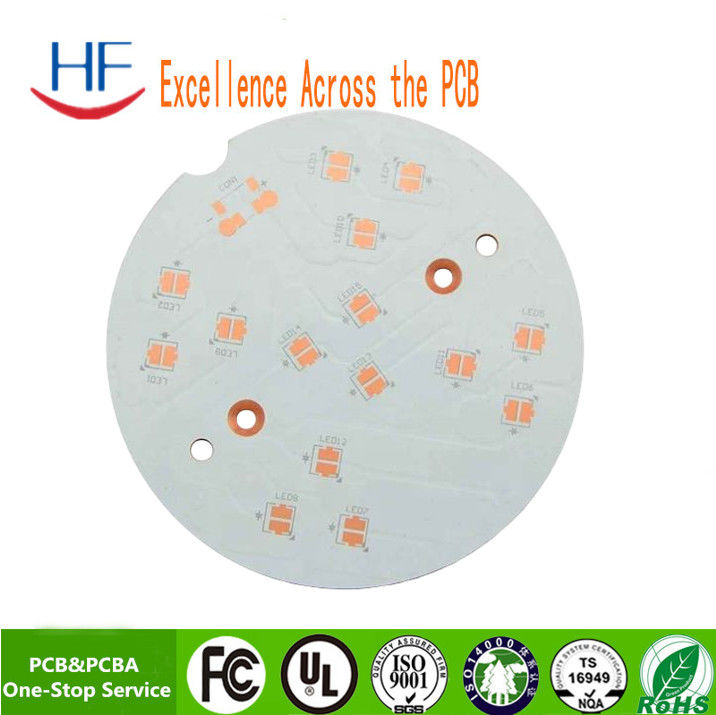

Einseitiges PCB-Board
>
|
| Herkunftsort | China |
| Markenname | HF |
| Zertifizierung | ISO CE |
| Modellnummer | Einseitiges PCB-Board |
Anwendung
Die Produkte werden in einer Vielzahl von Hightech-Industrien wie: LED, Telekommunikation, Computeranwendungen, Beleuchtung, Spielautomaten, industrielle Steuerung, Strom,Automobil- und High-End-Verbraucherelektronik, ect. Durch unermüdliche Arbeit und Anstrengung für die Vermarktung, Produkte Exporte nach Amerika, Kanada, Europa, Afrika und anderen asiatisch-pazifischen Ländern
Fähigkeit
| Hochpräzisionsprototyp | Produktion von PCBs in großen Mengen | ||
| Max-Schichten | 1-28 Schichten | 1-14 Schichten | |
| MIN Liniebreite ((mil) | 3 Mil | 4 Millimeter | |
| MIN Linienraum ((mil) | 3 Mil | 4 Millimeter | |
| Min via (mechanische Bohrung) | Tiefstand der Platte≤1,2 mm | 0.15 mm | 0.2 mm |
| Tiefstand der Platten≤2,5 mm | 0.2 mm | 0.3 mm | |
| Plattenstärke > 2,5 mm | Aspekt Ration≤13:1 | Aspekt Ration≤13:1 | |
| Aspekt Ration | Aspekt Ration≤13:1 | Aspekt Ration≤13:1 | |
| Tiefstand der Platte | Maximal | 8 mm | 7 mm |
| Min. | 2 Schichten:0.2 mm; 4 Schichten:0.35mm; 6 Schichten:0.55mm;8 Schichten:0.7mm;10 Schichten:0.9 mm | 2 Schichten:0.2 mm; 4 Schichten:0.4 mm;6 Schichten:0.6mm;8Schichten:00,8 mm | |
| Max-Boardgröße | 610*1200 mm | 610*1200 mm | |
| Maximale Kupferdicke | 0.5-6 Unzen | 0.5-6 Unzen | |
| Immersion Gold/ Goldplattierte Dicke | Immersion Gold: Au,1 ¢8u Goldfinger: Au,1 ¢ 150 u ¢ Vergoldet: Au,1 ¢ 150 u ¢ Vernickelt: 50 ‰ 500 ‰ | ||
| Kupfer mit Lochdicke | 25 mm 1 ml | 25 mm 1 ml | |
| Toleranz | Tiefstand der Platte | Tiefstand der Platte≤1,0 mm: +/-0,1 mm 1.0 mm | Tiefstand der Platte≤1,0 mm: +/-0,1 mm 1.0 mm |
| Schema Toleranz | ≤ 100 mm: +/- 0,1 mm 100 < ≤ 300 mm: +/- 0,15 mm > 300 mm: +/- 0,2 mm | ≤ 100 mm: +/- 0,13 mm 100 < ≤ 300 mm: +/- 0,15 mm > 300 mm: +/- 0,2 mm | |
| Impedanz | ± 10% | ± 10% | |
| MIN Maskenbrücke | 0.08 mm | 0.10 mm | |
| Fähigkeit zur Steckdose von Vias | 0.25mm-0.60mm | 0.70 mm bis 1.00 mm | |
Vorteile
1. PCB-Fabrik direkt
2- umfassendes Qualitätssicherungssystem
3. wettbewerbsfähiger Preis
4Schnelle Lieferzeit von 48 Stunden.
5. Zertifikate (ISO/UL E354810/RoHS)
6. 9 Jahre Erfahrung im Exportdienstleistungsbereich
7Es gibt keine MOQ/MOV.
8. hohe Qualität. streng durch die AOI (automatische optische Inspektion), QA/QC, Flugzeug, Testing usw.
Kontaktieren Sie uns jederzeit
